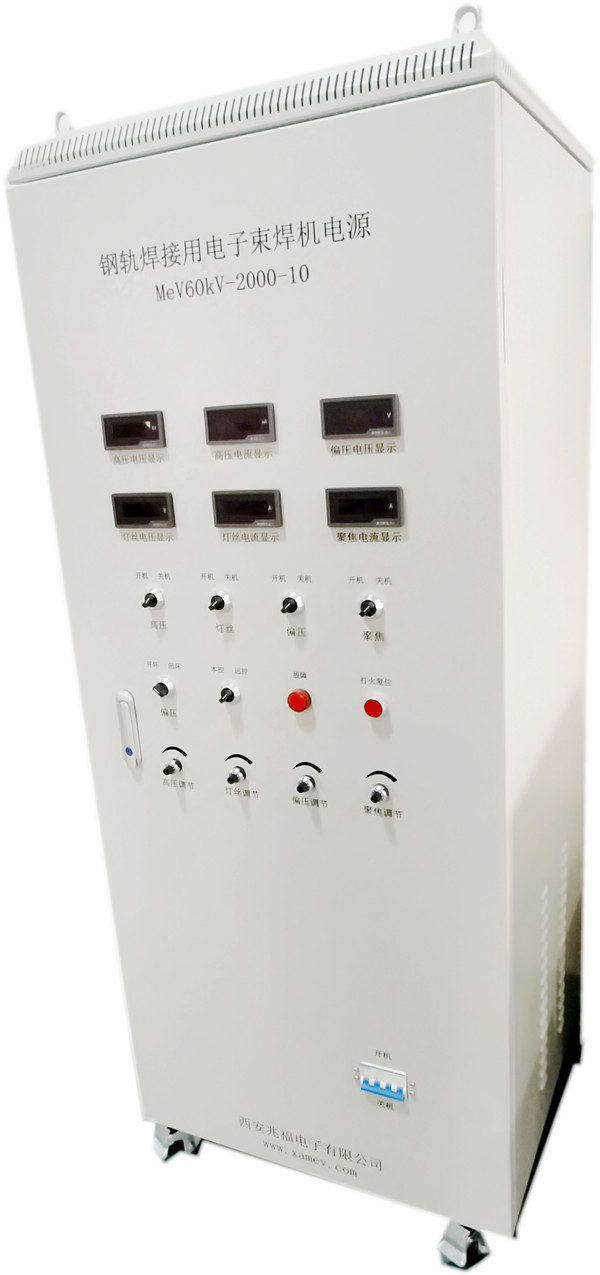

一、電源簡介

鋼軌焊接用電子束焊機電源系統分為本控和遠控兩種控制方式，本控為電源面板控制，遠控為用戶終端進行控制。整機包括高壓電源、燈絲電源、偏壓電源、聚焦電源，具有高電壓、高功率輸出的特性，具備恒壓輸出、恒流輸出的特性，獨特設計完善的過壓保護、過流保護、過溫保護等保護功能，整體運行安全穩定可靠,系統采用模塊化設計方法，體積緊湊，外形美觀。

二、電源輸入輸出指標

電源輸入：三相五線 50Hz，AC380V±10% N PE

電源輸出：

1） DC  -60KV  100mA

2） DC  -2000V  50mA

3） DC  10V     30A

3） DC  36V     1A

高壓電源額定功率：6KW

三、電源各單元組成

電源總體可分為五大部分，分別為進線整流濾波部分、控制保護及驅動部分、高頻逆變部分、倍壓整流部分、面板及輸出等。

四、 電源結構原理

1、高壓電源系統

采用380V供電,額定輸出電壓0～60KV，額定輸出電流0～100mA,主回路采用全橋整流,主要由高頻逆變和高壓部分兩個主要環節組成。電源逆變環節采用高頻開關穩壓電源技術，使用IGBT功率器件作為功率開關，前極輸入安裝電網濾波器、濾波電抗器、軟啟動電路及電容組，從而可降低了電源對電網的沖擊也減小了直流母線上的紋波；逆變部分采用IGBT專用進口厚膜驅動電路，使直流電源的功率變換部分具有較好的技術先進性和良好的功率變換性。

反饋信號用精密的分壓器，由直流高壓端直接采樣，保證電源有很高的穩壓精度、電壓調整率和準確可信的高壓測量精度。反饋信號與給定信號均通過專用的隔離芯片進行隔離后送至脈寬調制板，這大大減少了對脈寬調制器的干擾，增加了系統的穩定性。

由于組件安裝密集,散熱器間距較小，通道窄，為確保大功率放大器穩定可靠工作，需要進行強制風冷。

2、燈絲電源系統

  采用380V供電，額定輸出電壓10V，額定輸出電流0～30A, 主回路采用全橋整流,主要由高頻逆變和隔離降壓兩個主要環節組成。高頻逆變環節使用進口碳化硅MOS管件作為功率開關；隔離降壓環節使用變壓器進行功率變換及降壓。

3、偏壓電源系統

  采用380V供電，輸出電壓0～2kV，輸出電流50mA, 主回路采用全橋整流,主要由高頻逆變和隔離升壓兩個主要環節組成。其他部分與燈絲電源類似。

4、聚焦電源系統

  采用220V供電，額定輸出電壓36V，額定輸出電流0～1A，使用電源模塊進行輸出。
